高壓電纜故障定位監測系統MD-DLDW-1400
一、產品簡介
高壓電纜故障定位監測系統利用現代電力電子技術、計算機技術和光纖通訊技術,可實時監測高壓電纜的運行情況，可對電纜短路故障進行快速定位。該系統利用故障暫態行波在故障點與電纜兩端之間的傳播時間，來在線計算故障點到電纜任一端之間的距離，實現電纜故障的實時準確定位。
高壓電纜故障定位監測系統MD-DLDW-1400
高壓電纜故障定位監測系統MD-DLDW-1400
二、產品參數
| 高壓電纜故障定位采集器 | 故障電流監測 | 范圍：AC 0 ～ 20KA |
| 信號采集傳感器 | 帶寬：1M HZ ～ 150 MHZ | |
| 裝置采樣頻率 | 100MHZ | |
| 存儲深度 | 16K/通道，3 通道 | |
| 故障定位誤差 | ≤4m | |
| 時間同步信號誤差 | 10ns | |
| 故障定位精度 | L×0.2%±2m（L 為電纜全長） | |
| 系統供電 | 采用 AC220V | |
| 光纖通訊 | 節點間距離小于 20 公里。通訊參數 19200,8, 1, NO；地址撥碼設定 | |
| 工作電源 | AC220 50HZ | |
| 防水等級 | IP66 | |
| 服務器使用溫度 | -20 ℃ ~ 60 ℃ | |
| 監控終端使用溫度 | -30 ℃ ~ 70 ℃ | |
| 外形尺寸 | 260mm X 320mm X 140mm | |
| 安裝尺寸 | 230mm X 360mm | |
| 高壓電纜故障定位傳感器 | 故障電流輸入范圍 | AC 0 ～ 20KA |
| 3db 帶寬范圍 | 1M HZ ～ 150 MHZ | |
| 輸出阻抗 | 50 歐 | |
| 安裝方式 | 開啟式 | |
| 防水等級 | IP68 |

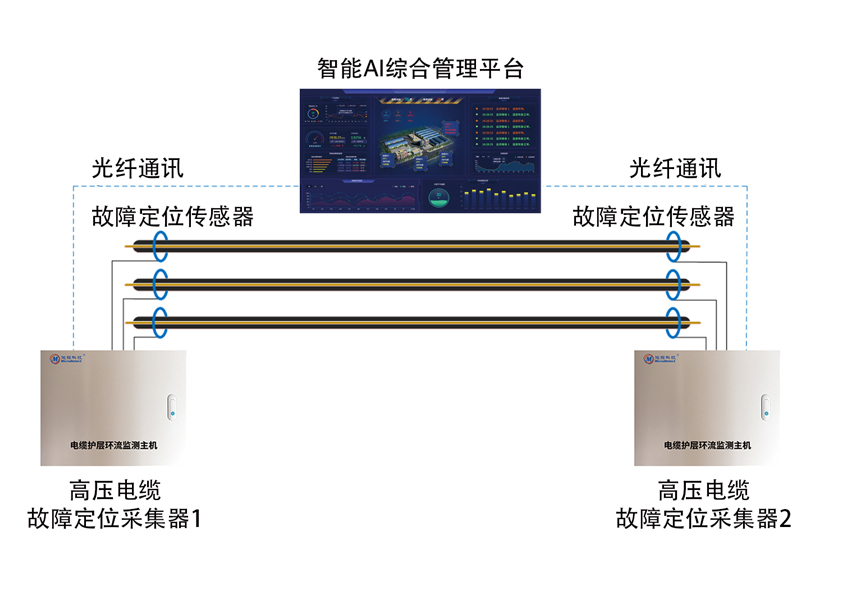

三、系統配接圖
四、相關解決方案
五、相關案例
六、相關業績
