一、系統概述

       微探科技石油化工溫度監測方案通過分布式光纖線型感溫火災探測器、無線測溫裝置、熒光測溫裝置、監控計算機、監控管理軟件及相應的附件等組成，主要包含儲罐溫度監測系統、管道泄漏監測系統、電纜溫度監測系統、開關柜溫度監測系統、周界防范監測系統等子系統組成，實施溫度監測和火災探測，搭配本公司智能AI綜合管理平臺，可在監控計算機上直觀展現整個礦（廠）區、所有測溫點位的詳細信息，形象標注溫度異常位置，定位準確，一旦溫度異常，系統會突出顯示高溫點，并及時進行報警，便于人員疏散及工作人員災情撲救，系統對被測物或被測點位實施實時監控，為提高發電企業的穩定運行管理和檢修管理水平帶來幫助。

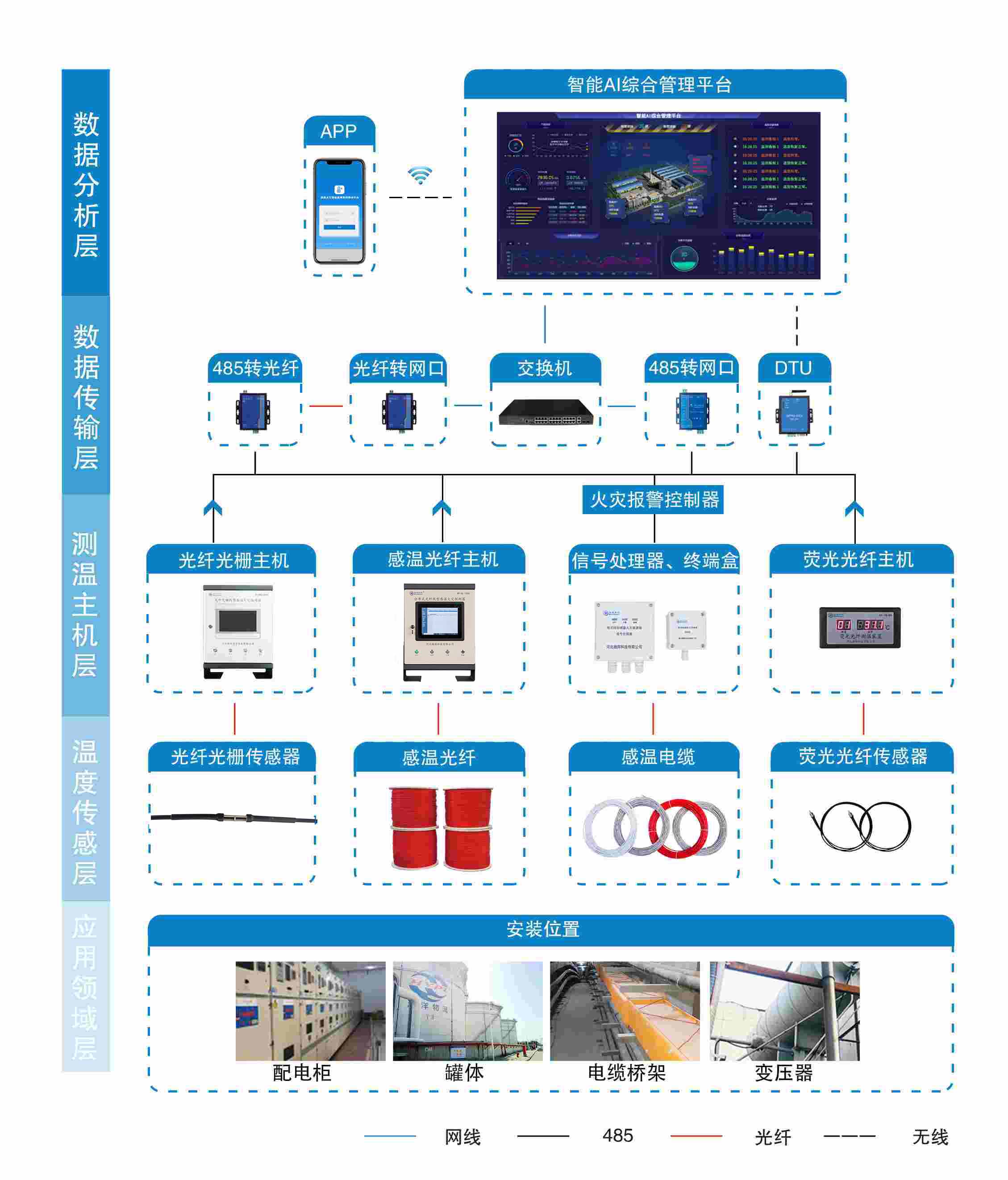

二、系統架構

 三、系統功能

(1)罐體溫度監測系統：通過敷設在罐體外表面上的光纖，直接測量罐體的表面溫度，通過光纖測溫主機將罐體溫度數據傳給站控智能AI綜合管理平臺，實現罐體溫度實時監測，出現故障及時告警，保障設備穩定運行。

(2)管道泄漏監測系統：由分布式光纖測溫主機及相應的測溫光纜組成，對管道的溫度進行連續、線型、實時在線監測，從而監測管道泄漏情況。當管道某處發生泄漏時，系統監測到溫度變化，迅速識別風險；對某一段管道在一段時間內監測溫度逐漸變化，則可判斷管道異常存在泄漏風險。

(3)電纜溫度監測系統：通過敷設在電纜表面的感溫光纖，直接測量電力電纜的表面溫度，通過光纖測溫主機將電纜溫度數據傳給智能AI綜合管理平臺，實現電纜溫度實時監測，出現故障及時告警，保障設備穩定運行。

(4)開關柜溫度監測系統：包括測靜觸頭及母排的智能光纖測溫裝置，測量斷路器動觸頭的智能無線測溫裝置，兩者配合使用，可通過RS485通訊，將測得的實時數據上傳到本公司推出的智能AI綜合管理平臺。

(5)周界防范監測系統：探測光纖一般可通過埋設于地下和敷設于周界圍欄(墻)之上兩種方式布設。周界圍欄(墻)上的傳感光纖可直接通過扎帶等固定件進行敷設，這種敷設方式易于施工,維護方便，但也更易受到外力破壞和外界干擾。敷設于周界附近地下的方式受環境干擾少，且有填土保護不易被破壞，但施工相對較復雜。

 四、功能優勢

(1)熒光光纖測溫裝置是河北微探科技針對高壓開關柜內動靜觸頭、母排、刀閘開關、變壓器等高壓電力設備因絕緣老化或接觸不良所引發故障和火災的早期預測而設計的。不受電磁干擾。每臺智能光纖測溫裝置可監測 6 個測溫點（單臺設備可監測12個點位）；

(2)分布式光纖測溫系統因其結構簡單，現場敷設感溫光纖傳輸光信號、耐腐蝕，非常適用于強電電纜環境下的火災探測；

(3)響應速度快并且能夠定位火災位置，為開展消防滅火工作節省檢索時間，降低損失；

(4)系統結構簡單，現場敷設鎧裝光纜，安裝和維護便捷，使用壽命長，降低系統整體運營成本；

(5)能AI綜合管理平臺：可根據需求定制三維立體化的人機交互界面，簡潔直觀，操作簡單方便。
