一、系統概述

微探科技電纜橋架溫度監測系統由光纖測溫主機、測溫光纖、監控管理軟件及相關附件組成，它基于OTDR技術和Raman散射光對溫度敏感的特性，結合高頻脈沖激光、波分復用、高頻信號采集及微弱信號處理等技術，能準確探測高壓電纜沿線所有測量點的溫度，并識別溫度異常點的具體位置。通過將感溫光纖沿電纜敷設于表面，實現分布式測量。具有實時在線、測溫精度高、不受電磁干擾等優點?？杉皶r(shí)發現電纜溫度異常點、潛在缺陷與風險，提高高壓電纜運維質量，輔助光電系統穩定運行。

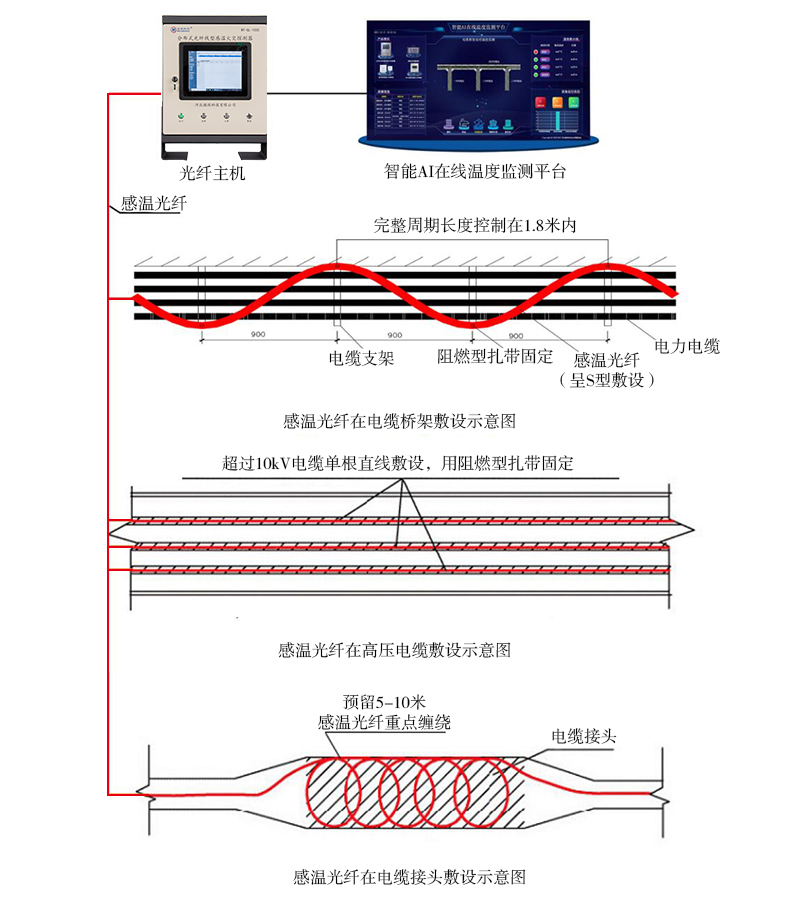

二、系統架構

三、功能優勢

（1）可靠性：多匝纏繞方式對電纜接頭等特殊位置進行監測；

（2）靈活性：通過軟件靈活分區并可設置多級高溫報警和溫升速率報警，降低誤報率；

（3）兼容性：采用國際通用的Modbus-RTU 協議，可方便與第三方系統進行數據傳輸和系統融合；

（4）迅速性：系統測溫、定位速度非常高，為了縮短測量時間，采用了高速微弱信號處理技術優勢，響應速度快；

（5）分布特性：可提供連續動態監測長達十幾公里范圍內每隔1米各點的溫度變化信號，可任意設置各級溫度報警值；

（6）可追溯性：光纜分布式溫度監測系統具備數據記錄功能，可儲存一年以內的歷史數據，并可進行審核。
