一、方案背景

微探科技電纜隧道綜合在線監測方案主要包含子系統：電纜溫度監測系統，高壓電纜護層環流監測系統，高壓電纜局放監測系統，剩余載流量監測系統，高壓電纜故障定位監測系統，有害氣體監測系統 ，智能井蓋監測系統，視頻監控系統等。

我公司基于電纜隧道綜合在線監測方案的實際使用需求，通過光纖傳感技術、物聯網智能設備以及數字化云平臺，利用現代高科技電子技術、傳感器技術、計算機網絡技術、通信技術以及嵌入式技術。對電纜隧道的運行情況進行監測，監測主機通過RS485通訊將現場數據實時上傳到智能AI綜合管理平臺，數據展示多樣化、形象化。實現電力電纜隧道統一監控、數據集中顯示管理，故障報警反饋及時。為電力行業的穩定運行搭建數字化”防護墻”。

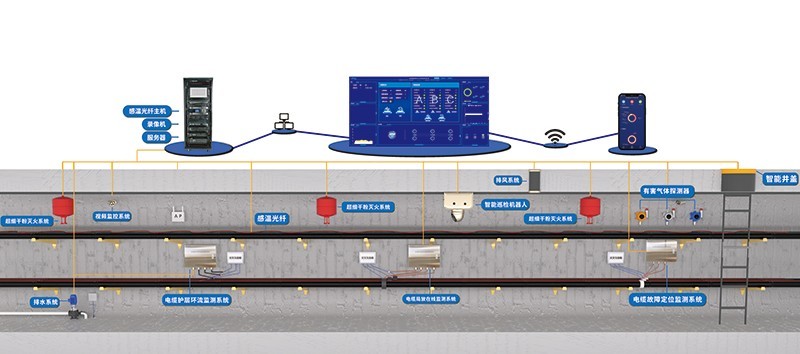

二、系統架構

三、系統功能

(1)電纜溫度監測系統：通過敷設在電纜表面的感溫光纖，直接測量電纜的表面溫度，通過光纖測溫主機將電纜溫度數據傳給智能AI綜合管理平臺，實現電纜溫度實時監測，出現故障及時告警，保障設備穩定運行。

(2)高壓電纜護層環流監測系統：在電纜護層接地線上安裝一套接地電流采集裝置，可監測接地電流泄漏狀況，通過監測主機的數據分析，并將數據傳給智能AI綜合管理平臺，做到對電纜接地電流的實時監測；一旦電纜發生故障，導致接地漏電電流增大，系統會馬上發出報警，提示相關人員對電纜故障進行及時處理。

(3)高壓電纜局放監測系統：通過在電纜本體、電纜接頭、終端頭等位置安裝局部放電檢測設備，實時檢測電纜內部發生的局部放電信號，去除干擾信號。局部放電信號通過光纜傳輸?shù)阶冸娬颈O(jiān)測中心，并通過分析系統對局部放電的類型和局部放電水平進行分析判斷，評估局部放電的影響，判斷設備絕緣狀態，并給出相應設備維護維修指導方案。

(4)高壓電纜故障定位監測系統：電纜故障定位監測系統利用故障暫態行波在故障點與電纜兩端之間的傳播時間，來在線計算故障點到電纜任一端之間的距離，實現電纜故障的實時準確定位。

(5)有害氣體監測系統：通過在電纜隧道內安裝氣體探測器來監測隧道內有害氣體的含量及空氣的品質，一旦檢測到異常情況會及時輸出報警。

四、系統優勢

(1)緊貼實況：針對隧道特殊環境(濕度大、電磁干擾強、易積水及灰塵)，設備具備防潮、防塵、防水、防銹、防電子干擾特性，解決工程化難題，具備高可靠性；

(2)久經驗證、成熟可靠：設備和系統通過實驗室模擬隧道環境測試、滿載實際接入測試，確保設備和系統的高度可靠性。

(3)監控界面友好真實：系統支持組態、GIS、三維展示等技術，提高響應速度和運維水平；

(4)簡單易用，可拓展：基于微服務、微應用架構設計，迭代方便、擴展性強，自身功能齊全，提供多種可視化展示及移動終端APP應用，系統輕簡易用；

(5)物聯網架構，高度開放：通過物聯管理平臺將各類監控數據信息融合，統一物聯、開放共享；便開展運維管理工作。

(6)安裝結構合理，便于工人施工，節省人工安裝成本。

(7)集中化管理，界面布局合理，便于觀察監測，對于出現的報警，能清楚的知道相關詳細信息。
