一、系統概述

微探科技高壓電纜局放監測系統通過在電纜本體、電纜接頭、終端頭等位置安裝局部放電檢測設備，實時檢測電纜內部發生的局部放電信號，去除干擾信號。針對重要的輸變電線路，采用在線式局部放電監測手段，可以實時掌握電纜局部放電情況。局部放電信號通過RS485 接口傳輸?shù)阶冸娬局悄蹵I綜合管理平臺，并通過分析系統對局部放電的類型和局部放電水平進行分析判斷，評估局部放電的影響，判斷設備絕緣狀態，并給出相應設備維護維修指導方案。不僅可降低監測成本，還可大大減少電力檢修部門的巡檢時間、提高巡檢效率。

局部放電監測系統。每組電纜中間接頭各安裝一套，每套包含3個局放傳感器、1個工頻相位傳感器、1個局放采集器；具體數量以現場電纜中間接頭數量為準。

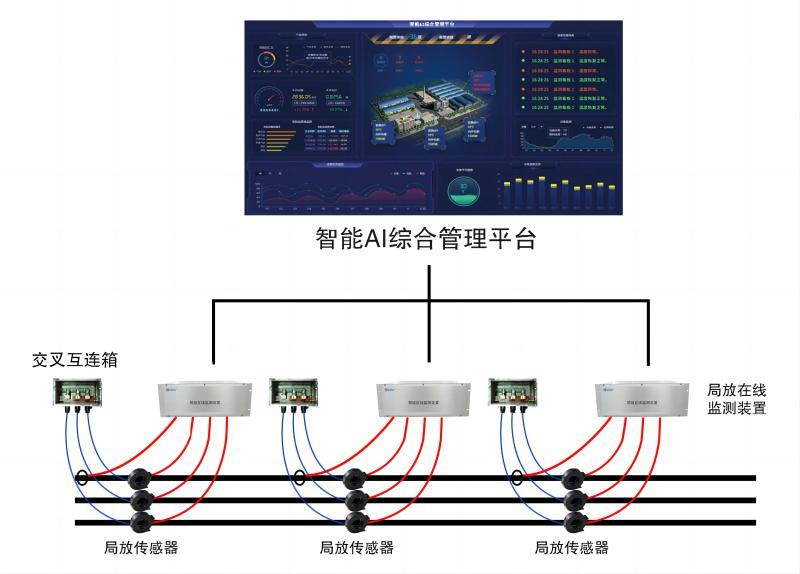

二、系統架構

三、功能/優勢

(1)實時監測功能：采用高頻信號檢測與分析技術，實時在線監測，相比傳統的震蕩波局放檢測，在高壓電纜不停電狀態下對局放進行測量；

(2)圖譜分析功能：具有局放幅值積累圖、局放數據顯示、單周期圖數據顯示、短期趨勢顯示圖以及各種二維、三維圖譜等，并能完成數據橫向?qū)Ρ?、不同圖標之間的疊加對比功能；

(3)智能分析放電特征：提取局部放電信號的特征值，如時間特征，頻率特征，不同類型放電間的放電時間間隔等，并利用這些特征來識別不同的放電類型；

(4)數據可追溯性：檢測數據可以長期保存，并可將現場檢測數據帶回實驗室分析，以便對比分析設備的絕緣狀態，為狀態檢修提供依據；

(5)測量點位多樣：對電纜本體、電纜接頭、終端頭進行監測，并能準確定位放電源；

(6)結構設計合理：采用環形開合式結構傳感器設計，不需斷開即可安裝，并且傳感器內徑可定制，滿足不同直徑的電纜需求；

(7)多通道監測：同步數字多通道局部放電測試技術，可同時監測多回路，多項電纜；

(8)數據傳輸穩定：系統采用光纖網絡傳輸，可遠距離傳輸；
