一、系統概述

微探科技高壓電纜護層環流監測系統通過在電纜護層接地線上安裝一套接地電流采集裝置，可監測接地電流泄漏狀況，通過監測主機的數據分析，做到對電纜接地電流的實時監測，并將實時數據通過RS485接口上傳至智能AI綜合管理平臺，通過連續、實時監測高壓電纜護層接地電流，分析比較電纜護層是否存在多點接地情況，一旦電纜發生故障，導致接地漏電電流增大，告警信號將實時上傳至監控后臺并報警，提示相關人員對電纜故障進行及時處理，大大提高了電纜運行的穩定性。

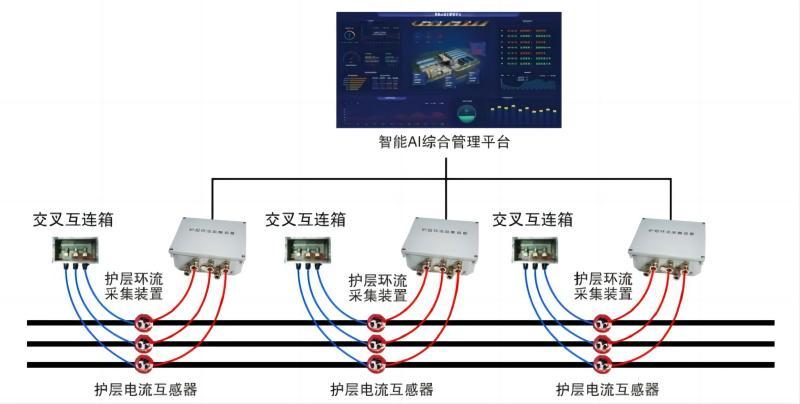

二、系統架構

三、功能/優勢

(1)能監測高壓電纜環流數據，可自主設定預警值與報警值，且能實時上傳高壓電纜環流數據；

(2)實時、在線監測，監測過程中高壓電纜不需斷電，響應時間快，有異常及時報警；

(3)傳感器磁芯采用特殊材料，可適應不同場合不同精度要求的電流測量；

(4)采用環形開合式結構傳感器設計，不需斷開即可安裝，并且傳感器內徑可定制，滿足不同直徑的電纜需求；

(5)采用工業級元器件，抗高溫，耐低溫；

(6)完全按電力行業標準設計；
